ULS-02 & ULS-06
Ultraschallsensoren zur Füllstands-messung
Die ULS Ultraschall Füllstandssensoren eignen sich zur kontinuierlichen, berührungslosen Füllstandsmessung von Flüssigkeiten im Wasser und Abwasserbereich.
Typische Anwendungsbereiche sind:
- Füllstandsmessungen im Wasser- und Abwasserbereich
- Durchflussmessungen in offenen Gerinnen und Wehren
- Messungen in Regenüberlaufbecken oder Behältern
- Pumpensteuerungen in Pumpwerken
Die ULS-Sensoren mit integrierter Temperaturkompensation schließen sich an die IFQ MONITOR Umformer für eine stationäre Messung und die IFQ LOGGER oder RTQ-IoT Datenlogger für eine batteriebetriebene Messstelle. Sie lassen sich zudem einfach mit den Flow-Tronic Durchflusssensoren RAVEN-EYE 2+ und BELUGA kombinieren.

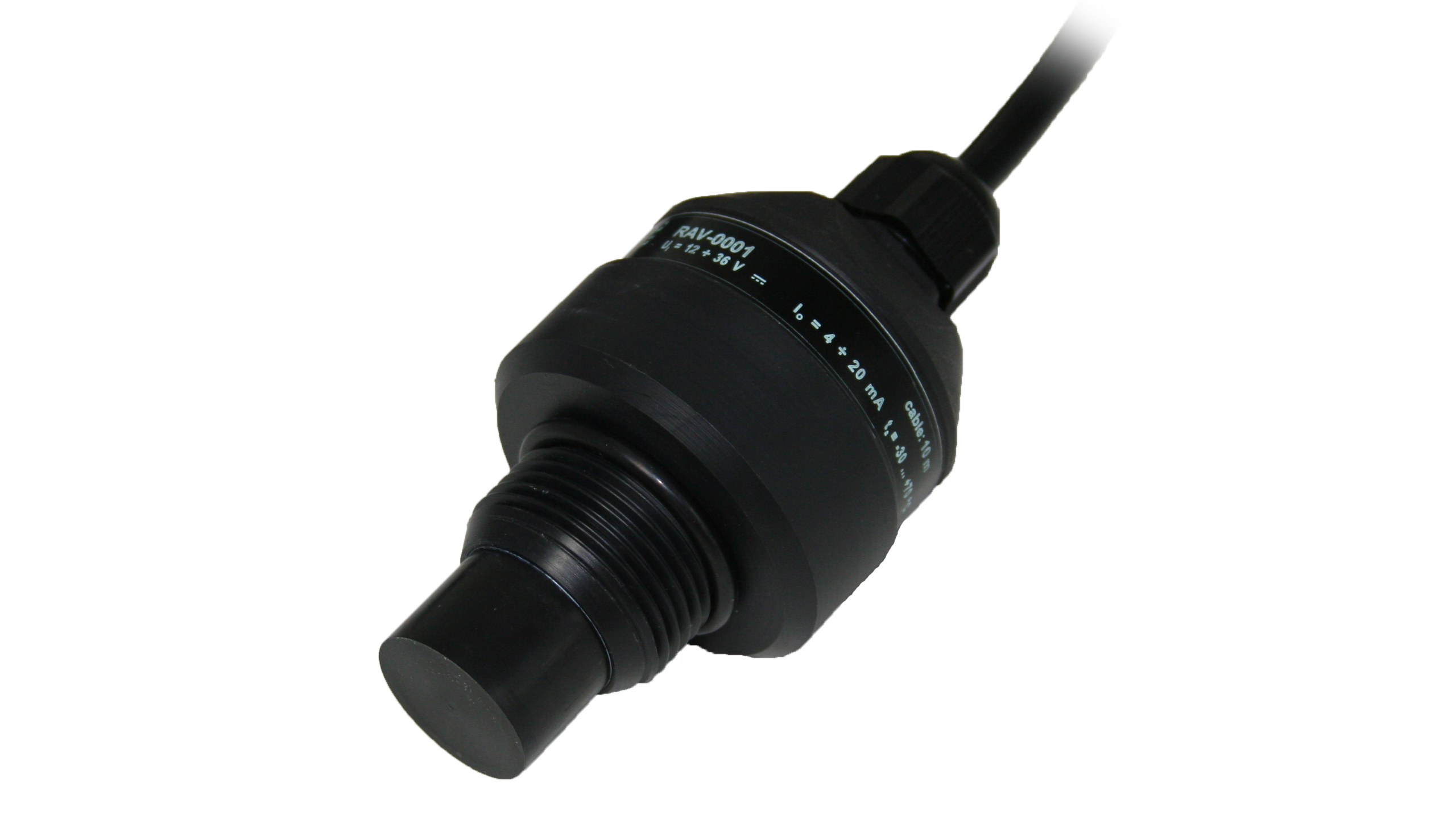

Der ULS-02 Sensor kommt mit einem 1“- Gewinde und der ULS-06 mit einem 1,5“- Gewinde für eine einfache Montage. Dank ihres robusten IP68-Gehäuses sind die Sensoren auch für den Einsatz unter rauen Umgebungsbedingungen bestens geeignet.
Die ULS-Sensoren verfügen über ein standardisiertes 4-20 mA Ausgangssignal und können dadurch problemlos an eine Vielzahl von Anzeigegeräten, Datenloggern, SPS-Steuerungen und Fernleitsystemen angeschlossen werden.
Das Messprinzip basiert auf der Laufzeit von Ultraschallimpulsen, die zur Flüssigkeitsoberfläche gesendet und von dieser reflektiert werden. Aus der gemessenen Laufzeit wird der Abstand zur Oberfläche und somit der Füllstand bestimmt.
Allgemeine Eigenschaften
- Berührungslose Füllstandsmessung mittels Ultraschall-Puls-Echo-Verfahren
- Kontinuierliche Pegelüberwachung von Flüssigkeiten (z. B. Wasser, Abwasser)
- Geeignet für geschlossene Rohrleitungen und offene Gerinne
- Kompakte, eigenständige Einheit (integrierter Messaufnehmer und Elektronikmodul)
- Kombinierbar mit dem RAVEN-EYE® Radar-Geschwindigkeitsmesssystem für Durchflussmessung in offenen Gerinnen
Messleistung
- ULS-02 Messbereich: 0–2 m
- ULS-06 Messbereich: 0–6 m
- Totzone: 25 cm
- Auflösung: 1 mm
- Genauigkeit:
- ULS-02: 0,3 % vom Messbereichsendwert (FS)
- ULS-06: 0,2 % FS
- Temperaturfehler: max. 0,04 %/K
- Abstrahlwinkel (Beamwidth):
- ULS-02: 10°
- ULS-06: 14°
- Messintervall:
- ULS-02: 0,6 s
- ULS-06: 1,0 s
- Filterung: Mittelwert aus 4 Messungen
Elektrik & Versorgung
- Versorgungsspannung: 12–36 V DC
- Stromaufnahme: max. 22 mA
- Ausgangssignal: 4–20 mA (Grenzbereich 3,9–20,5 mA)
Umwelt & Mechanik
- Betriebstemperatur: -30 °C bis +70 °C
- Kurzzeit-Temperaturbelastung: +90 °C für 1 Stunde
- Druckfestigkeit an der Messfläche: 0,1 MPa
- Schutzart: IP68 (staub- und wasserdicht)
- Gewicht:
- ULS-02: 0,55 kg
- ULS-06: 0,65 kg
Installation & Kabel
- Geschirmtes Polyurethan-Kabel
- Standardkabellänge: 10 m
- Optional: 20 m, 30 m oder kundenspezifisch bis 300 m
Überwachung von Abwasser-/Kanalnetzen
- Große Abwasserkanäle
- Kapazitätsstudien
- Studien zu Mischwasserüberläufen (CSO)
- Studien zu Fremdwasserzuflüssen und Infiltrationen
- Hochgeschwindigkeitsströmungen
- Abfluss
Kläranlagen
- Zufluss zur Kläranlage
- Abfluss
- Anlagenabwasser
- Regenwasserabfluss
- Prozessströmungssteuerung
Industrie & Wasserkraft
- Anlagenabwasser
- Prozessabwasser
- Strömungen mit hohem Feststoffgehalt
Kühlwasser
- Überwachung der Einhaltung von Industrievorschriften
- Ätzende und korrosive Strömungen
Flüsse, Kanäle & Bewässerung
- Regenwasserüberwachung & -einhaltung
- Klima- & Wasserbau
- Berechnungen von Regenrückhaltebecken
- Permanente Oberflächenwassermessungen
