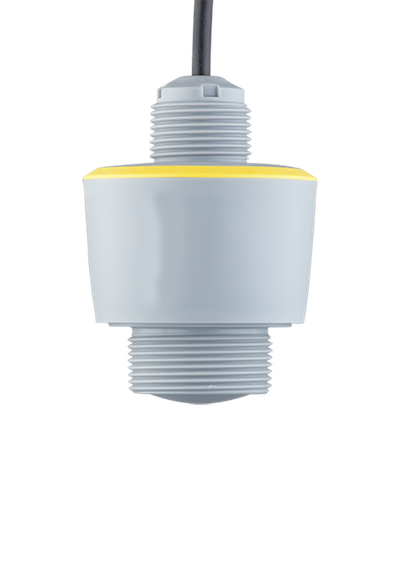

RLS-C21

Radarsensor für Füllstandmessung

Der RLS-C21 ist der ideale Sensor für alle Anwendungen im Bereich Wasser und Abwasser. Er eignet sich besonders für Anwendungen, bei denen eine hohe Genauigkeit erforderlich ist. Er zeichnet sich durch eine hervorragende Signalbündelung aus.

Der Radar-Füllstandsensor RLS-C21 eignet sich für den Einsatz in Pumpstationen und Regenüberlaufbecken, zur Pegelmessung in der Wasseraufbereitung, sowie zur Durchflussmessung in offenen Messrinnen in Kombination mit den Flow-Tronic Geschwindigkeitssensoren.

Messprinzip

Der RLS-C21 sendet dank seines Antennensystems sehr kurze Mikrowellenimpulse in Richtung des zu messenden Produkts aus, die von der Produktoberfläche reflektiert und vom Antennensystem wieder empfangen werden. Sie breiten sich mit Lichtgeschwindigkeit aus. Die Zeit zwischen der Aussendung und dem Empfang der Signale ist proportional zum Abstand zwischen dem Sensor und dem Wasser.

Dank der Schutzart IP68 kann das Gerät im Außenbereich montiert werden.

Berührungslose 80-GHz-Radartechnologie zur Füllstandmessung
Entwickelt für die kontinuierliche Füllstandmessung von Flüssigkeiten und Schüttgütern
Messbereich bis zu 20 m (anwendungsabhängig)
Hohe Messgenauigkeit von ±2 mm
Wartungsfreier Betrieb dank berührungslosem Messprinzip
Präzise Messwerte unabhängig von:
- Produkteigenschaften
- Prozessbedingungen
- Umgebungsbedingungen
Schmaler Öffnungswinkel von 8° für den Einsatz in engen Einbausituationen und anspruchsvollen Anwendungen
Robustes Gehäuse mit Schutzart IP68
Betriebstemperaturbereich: −40 °C bis +80 °C
Prozessdruckbereich: −1 bis +3 bar
Ausgangssignal: 4–20 mA/HART
Optional mit Ex-Zulassungen für den Einsatz in explosionsgefährdeten Bereichen erhältlich
Parametrierung und Diagnose über:
- PC mit PACTware/DTM
- Smartphone oder Tablet via Bluetooth®
